改性塑料擠出制品熔體破裂現(xiàn)象是在改性塑料擠出過(guò)程中在口模內(nèi)流動(dòng)的不穩(wěn)定性引起，嚴(yán)重影響改性塑料擠出制品的外觀，擠出物嚴(yán)重畸變，形成擠出物的整體缺陷，下面改性塑料擠出制品出現(xiàn)熔體破裂現(xiàn)象的原因和解決辦法把進(jìn)行具體介紹。

一、改性塑料擠出制品 熔體破裂的原因分析：

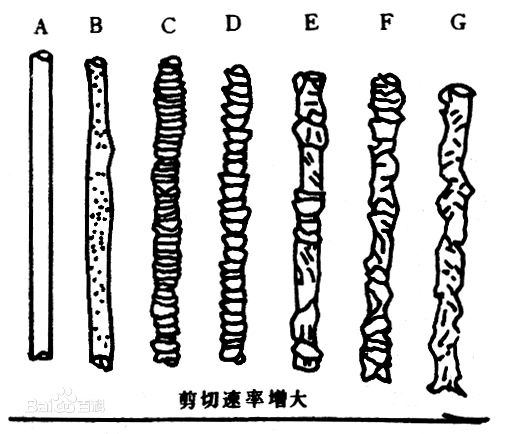

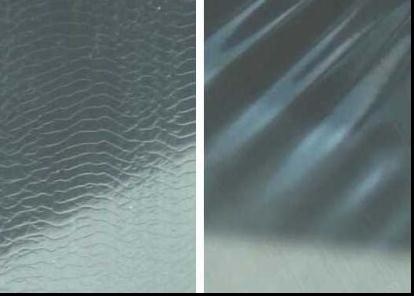

熔體破裂是改性塑料擠擠出物的嚴(yán)重形變，這種畸變能有許多不同的形式：螺旋狀、竹節(jié)狀、有規(guī)則微波狀、無(wú)規(guī)則破裂等，這種缺陷不僅限于鯊魚(yú)皮那樣的表面缺陷，是改性塑料擠 出制品的整體缺陷。入口區(qū)的臨時(shí)彈性形變、臨界彈性應(yīng)變、膜內(nèi)的滑粘流動(dòng)是產(chǎn)生熔體破裂的破裂機(jī)理。入口角越小，當(dāng)模頭中的臨界壁剪切應(yīng)力超過(guò)0.1-0.4 MPa時(shí)發(fā)生破裂。改性塑料聚合物與模壁之間的粘附能力不夠，高于一定的臨界應(yīng)力下，會(huì)出現(xiàn)熔體與壁之間斷續(xù)的滑動(dòng)，形成熔體破裂。

二、改性塑料擠出制品 熔體破裂 的解決辦法：通過(guò)模頭流動(dòng)流線化，提高?？诙ㄐ蛥^(qū)的溫度，螺桿在低速率下運(yùn)轉(zhuǎn)，降低分子量或聚合物熔體粘度，增大出口流道的橫截面積，或采用外潤(rùn)滑劑等加以緩解。

青島中新華美塑料有限公司是奇美投資的塑料染色、改性加工企業(yè)，專(zhuān)注改性塑料、染色塑料的研發(fā)和生產(chǎn)，21 年來(lái)從未改變，以技術(shù)精湛、實(shí)力雄厚，長(zhǎng)期供貨穩(wěn)定，深受客戶的信賴，滿足您在改性塑料、染色塑料、PC/ABS合金、奇美塑料原料和其他塑料原材料的需求，可提供檢測(cè)報(bào)告，服務(wù)熱線： 400-606-8757、137 9288 6757 （微信同號(hào)）
